型谱

说明

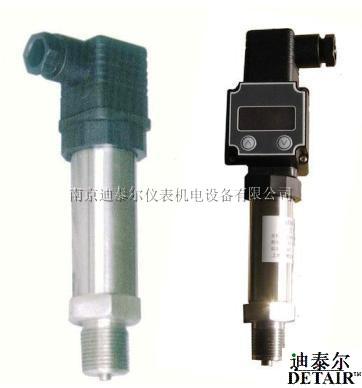

DET-131

小巧型压力变送器

测量方式

G

表压

A

绝压

接口尺寸

M1

M20×1.5

M2

1/2NPT-14

M3

特殊接口

输出信号

A

4 ～ 20 m ADC

V

1 ～ 5VDC

Z

指定输出信号

显示方式

N

不带显示

Z

数字表头显示

测量范围

（）

内记入量程

DTR － 132 型压力变送器

适用范围：

用于石油、化工、冶金、电力、医药卫生、酿酒及食品加工等工业领域，测量液体，气体和蒸汽的压力及液位

功能特点：

采用了扩散硅敏感元件，测量精确，稳定性好
抗干扰设计，适合恶劣使用环境
外部可直接调整零点和满度
结构紧凑坚固，安装使用方便
可配数字显示器做现场输出指示

主要技术指标：

测量对象：液体、气体和蒸气
测量范围： 0 ～ 20Kpa ～ 100 MPA
测量精度： ±0.2%FS 、 ±0.5%FS
输出信号： 4 ～ 20 mADA 或 1 ～ 5VDC
过载能力： 200%FS
温度漂移： 0.02%FS/ ℃
供电电源： 18 ～ 36VDA
介质温度： -40 ～ 85 ℃
环境温度： -30 ℃ ～ 80 ℃
环境湿度： <85%RH
测量介质：对不锈钢不腐蚀的气体、液体

● 型号说明

    型号举例 DTR-132PGM1AE （ 0-10MPa ） DTR-132 普通型系列压力变送器，测量范围为表压 0-10Mpa, 输出 4 ～ 20m ADC ，接口尺寸为 M20×1.5 ，带数字表头显示

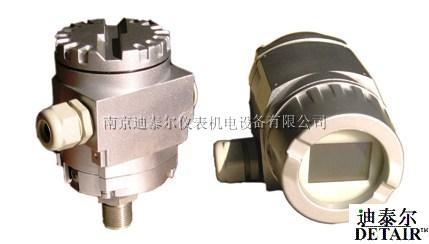

DTR － 133 型压力变送器

适用范围：

用于石油、化工、冶金、电力、医药卫生、酿酒及食品加工等工业领域，测量液体，气体和蒸汽的压力及液位

功能特点：

采用进口陶瓷电容式传感器，测量精确，稳定性好
搞过载和抗冲击能力强，适合恶劣使用环境
外部可直接调整零点和满度
结构紧凑坚固，安装使用方便
可配数字显示器做现场输出指示

主要技术指标：

测量对象：液体、气体和蒸气
测量范围：表压： 0 ～ 500pa ～ 30 MPA
绝压： 0 ～ 3Kpa ～ 30 MPA
负压： -0.1 ～ 0 ～ 7 MPA
测量精度： ±0.2%FS 、 ±0.5%FS
输出信号： 4 ～ 20 mADA 或 1 ～ 5VDC
过载能力： <100 倍量程
温度漂移： 0.02%FS/ ℃
供电电源： 18 ～ 36VDA
介质温度： -40 ～ 85 ℃
环境温度： -30 ℃ ～ 80 ℃
环境湿度： <85%RH
测量介质：对不锈钢不腐蚀的气体、液体

● 型号说明

    型号举例 DTR-133PGM1AE （ 0-10MPa ） DTR-133 普通型系列压力变送器，测量范围为表压 0-10Mpa, 输出 4 ～ 20 mADC ，接口尺寸为 M20×1.5 ，带数字表头显示

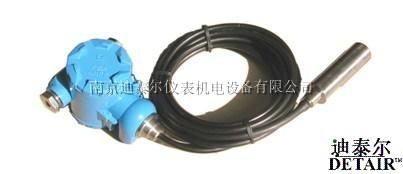

DTR － 136 型投入式液位变送器

适用范围：

适用于水利、电力、环保、供水、排水、石油、食品等行业的液位测量和控制

功能特点：

采用扩散硅敏感元件，测量精确，稳定性好
变送器探头采用全不锈钢密封结构，内充硅油，传感器芯片与介质隔离，可测量多种介质的液位
外部可直接调整零点和满度
结构紧凑坚固，安装使用方便
可配数字显示器做现场输出指示

主要技术指标：

测量范围： 0.1 ～ 100m
测量精度： ±0.2%FS 、 ±0.5%FS
输出信号： 4 ～ 20 mA 或 1 ～ 5VDC
过载能力： 2 ～ 3 倍量程
温度漂移： 0.02%FS/ ℃
供电电源： 18 ～ 36VDA
介质温度： -20 ～ 80 ℃
环境温度： -30 ℃ ～ 80 ℃
环境湿度： <85%RH

● 型号说明

    型号举例 DTR-136BL 1AC （ 0 -10m ） DTR-136 隔爆型液位变送器，输出 4 ～ 20 mA ，导气电缆连接 , 带液晶显示

DTR － 136F 浮球液位变送器

适用范围：

用于石油、化工、水利、电力、造纸、供水、排水等行业的液位的测量和控制

功能特点：

采用进口元件，性能可靠，稳定性好
结构紧凑、安装使用方便
外部可直接调整零点和满度
采用全不锈钢结构，可测量多种介质的液位

主要技术指标：

测量范围： 0 ～ 0 .3m ～ 6 m
测量精度： ±1.5%(H≥ 1.0 m ) 、 ±2.5%(H≥ 0.3 m )
输出信号： 4 ～ 20 mAD
供电电源： 18 ～ 36VDA( 标定 24V)
介质温度： -40 ～ 70 ℃
测量介质：粘度 ≤0.07PaS 、密度 ≥ 0.5g /cm3
工作压力： 0.6Mpa 、 1.0Mpa （特殊订货大不超过 2.5Mpa ）
环境温度： -40 ℃ ～ 70 ℃
环境湿度： ≤85%RH
浮球材料：不锈钢、聚四氟乙烯

● 型号说明

    型号类例： DTR-136FPTAAE （ 0 ～ 2m ） DTR -136F 浮球式液位变送器，通用型，输出 4 ～ 20 mADC ，带数码显示，测量范围为 0 ～ 2 米

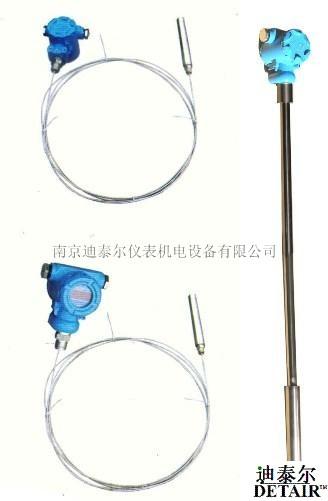

DTR － 136P 平衡罩式液位变送器

适用范围：

用于石油、化工、水利、电力、造纸、供水、排水等行业的液位的测量和控制

功能特点：

采用进口扩散硅敏感元件，测量精确、稳定性好
抗干扰设计，适合恶劣使用环境，耐高温
外部可直接调整零点和满足

主要技术指标：

测量范围： 0 ～ 0 .2m ～ 10 m
测量精度： ±0.5%FS
输出信号： 4 ～ 20 mADC 或 1 ～ 5VDC
过载能力： 2 ～ 3 倍量程
供电电源： 18 ～ 36VDA ( 标定 24VDC)
介质温度： -50 ～ 300 ℃
环境温度： -30 ℃ ～ 80 ℃
环境湿度： ≤85%RH

● 型号说明

    型号类例： DTR-136PPL1AE （ 0 ～ 10 ） DTR-136P 平衡罩式液位变送器，不锈钢管连接，输出 4 ～ 20 mADC ，带数码表头显示，测量范围为表压 0 ～ 10 米

DTR － 1151AP 、 GP 型电容式变送器

适用范围：

引进国外的制造技术和设备，具有设计合理、品种规格全、使用方便、防爆等特点、变送器关键零部件均选用上高品质产品，保证了产品精度、长期稳定的特性。用于石油、化工、电力、冶金等行业测量气体和液体的压力

功能特点：

品种齐全、精度高、稳定性好
二线制工作方式， 4 ～ 20 mA 输出
敏感元件采用固体化结构，小型坚固、抗振性强
无机械可动部件，维护工作量少
接触介质材料可选
防爆壳体结构，全天侯使用
单向过载保护
量程和零部件外部连续调节
阻尼可调

主要技术指标：

测量范围：见选型表 总误差： ±3.5%FS/ 55 ℃
防护等级： IP65 超压影响： ±0.25%FS
超压极限： 13.8 ～ 68.9Mpa 振动影响： ±0.05%FS/g
过载能力： 1.15 倍 电源影响：＜ 0.05%FS/V
相对温度： 0 ～ 100% 重 量： ≈ 5Kg
容积变化量： ＜ 0.16cm 2 介质温度： -40 ～ 80 ℃
工作电源： 24VDC 环境温度： -30 ℃ ～ 80 ℃

● 型号说明

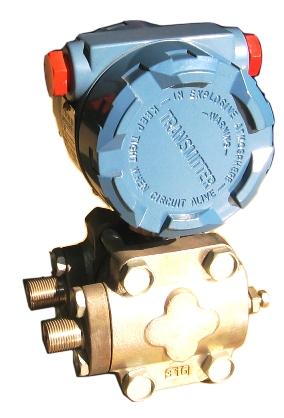

DTR － 1151DP 、 HP 型电容式差压、大差压变送器

适用范围：

引进国外的制造技术和设备，具有设计合理、品种规格全、使用方便、防爆等特点、变送器关键零部件均选用上高品质产品，保证了产品精度、长期稳定的特性。用于石油、化工、电力、冶金等行业测量气体和液体的压力

功能特点：

品种齐全、精度高、稳定性好
二线制工作方式， 4 ～ 20 mA 输出
敏感元件采用固体化结构，小型坚固、抗振性强
无机械可动部件，维护工作量少
接触介质材料可选
防爆壳体结构，全天侯使用
单向过载保护
量程和零部件外部连续调节
阻尼可调

主要技术指标：

测量范围：见选型表 总误差： ±3.5%FS/ 55 ℃
防护等级： IP65 超压影响： ±0.25%FS
超压极限： 13.8 ～ 68.9Mpa 振动影响： ±0.05%FS/g
过载能力： 1.15 倍 电源影响：＜ 0.05%FS/V
相对温度： 0 ～ 100% 重 量： ≈ 5Kg
容积变化量： ＜ 0.16cm 2 介质温度： -40 ～ 80 ℃
工作电源： 24VDC 环境温度： -30 ℃ ～ 80 ℃

● 型号说明

注： HP 型大差压变送器结构材料仅选用代号为 12 和 22

SBWR/Z 温度变送器

适用范围：

可以接收热电阻或各类热电偶输入，可直接安装于温度传感器接线盒内，并标出标准电压电流信号，广泛用于电力、冶金、化工、食品、医药、环保等行业的控制领域。

功能特点：

变送器信号电源同为两根普通导线，节省了热电偶专用补偿导线，降低了线路干扰带来的误差。
体积小巧、安装方便
精度好，抗干扰，稳定性好，免维护
外部可直接调整零点和满度
电流信号输出，传输距离远，缩短了仪表与传感器的距离，降低线路干扰带来的误差

主要技术指标：

输出： 4 ～ 20mA ，极限 28 mA
输入范围：热电阻： Pt100 ，﹣ 200 ～ 500 ℃ ； Cu50, -50 ～ 500 ℃
热电偶： K 型， 300 ～ 1200 ℃ ； E 型， 200 ～ 800 ℃ ； S 型， 600 ～ 1600 ℃ ；
熔断检测：上限（标准）
测量精度：热电阻： ±0.2%FS
热电偶 /mV ： ±0.3%FS ～ ±0.5%FS
温度漂移： ±0.2%/ ℃
冷端补偿： 0 ～ 50 ℃ ± 1 ℃
调整方式：电位器
电源电压： 24VDC±10%
负载能力： 0 ～ 500Ω
环境温度： -20 ～ 80 ℃
环境湿度：﹤ 85%RH

● 型号说明

     型号举例： SBWZ-PA （ 0-200 ） SBW 温度变送器，输入 Pt100 热电阻，输出信号 4 ～ 20mADC ，测量范围为 0 ～ 200 ℃

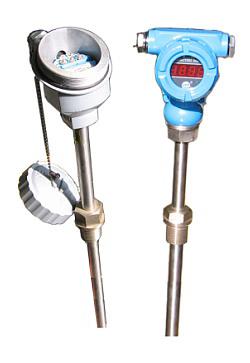

SBW 系列一体化温度变送器

适用范围：

SBW 系列一体化温度变送器是温度传感器与温度送变器为一体，将温度变送器置于温度传感器（热电阻、热电偶）接线盒内，把温度转变成与热电阻、热电偶输出成正比的 4 ～ 20mADC 标准信号传输给二次仪表、计算机系统，从而实现对温度的精确测量和控制。产品广泛应用于电力、化工、石油、食品、医药、环保等行业。

功能特点：

二线制 4 ～ 20mADC 输出，传输距离远，抗

干扰能力强。
冷端、温漂、非线性自动补偿，测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
采用热电偶温变，可免用补偿导线，降低成本。
液晶、数码管、指针等多种指示功能方便现场适时监控。

主要技术指标：

测量精度： ±0.2%FS 、 ±0.5%FS
输出： 4 ～ 20mA 或 1 ～ 5VDC
电源电压： 24VDC
环境温度： -20 ～ 80 ℃
环境湿度：﹤ 85%RH

● 型号说明

     注 : 温度较高的场合 , 需现场分离安装
