导波雷达物位计
1. 产品概 述
1. 1 测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
法兰、螺纹测量参考点
20mA 100%
4mA 0%
输入
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比： D=C × T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为： L=E-D
输出
通过输入空罐高度 E （ = 零点），满罐高度 F （ = 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4 … 20mA 输出。
1. 2 测量范围
F---- 测量范 围 E---- 空罐距 离 B---- 顶部盲 区 H---- 探头到罐壁的小距 离 顶部盲区是指物料高料面与测量参考点之间的小距离 。 底部盲区是指缆绳底部附近无法精确测量的一段距离 。 顶部盲区和底部盲区之间是有效测量距离 。
注意：
只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
2. 仪表介绍

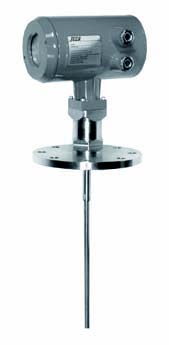

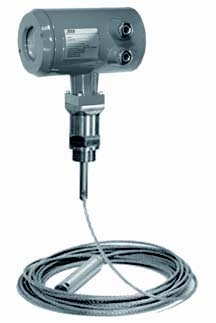

应用：液体、粉料、固体颗粒测量范围： 30 米过程连接：螺纹、法兰过程温度： -40 … 250 ℃过程压力： -1.0 … 20bar 精 度： ± 1mm 频率范围： 100MHZ … 1.8GHZ 防 爆 / 防护等级 ： Exia II C T6/IP67
JERD701 信号输出： 4 … 20mA/HART( 两 线 )
应 用：液体、粉料、固体颗粒测量范围： 6 米过程连接：螺纹、法兰过程温度： -40 … 250 ℃过程压力： -1.0 … 20bar 精 度： ± 1mm 频率 范围： 100MHZ … 1.8GHZ 防 爆 / 防护等级 ： Exia II C T6/IP67 信号输出： 4 … 20mA/HART( 两 线 )
应 用：液体、粉料、固体颗粒测量范围： 6 米过程连接：螺纹、法兰过程温度： -40 … 250 ℃过程压力： -1.0 … 20bar 精 度： ± 1mm 频率 范围： 100MHZ … 1.8GHZ 防 爆 / 防护等级 ： Exia II C T6/IP67 信号输出 ： 4 … 20mA/HART( 两 线 )
JERD702
JERD703
3. 安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体 。
3. 1 安装位置：
●尽量远离出料口和进料口。
●对金属罐和塑料罐，在整个量程范围内不碰壁。
●建议安装在料仓直径 的 1/4 处。
●缆式探头或杆式探头离罐壁小距离不小 于 30 厘米。
●探头底部距罐底大 约 30mm 。
●探头距罐内障碍物小距离不小 于 200mm 。
● 如果容器底部是锥型的，传感器可以安装罐顶中央，这样可以一直测量到罐底 。
3. 2 右图为杆式雷达安装图，主要用于液体液位的测量。 特点：
●可以测量介电常数大于等 于 1.8 的任何介质。
●一般用于测量粘 度 ≤ 50 0cst 而且不容易产生粘附的介质。
●杆式雷达大量程可以达 到 6 米。
●对蒸汽和泡沫有很强的抑制能力，测量不受影响 。

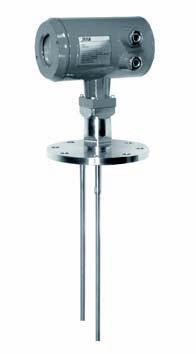

3. 3 右图为双杆式雷达安装图，主要用于液体液位的测量。 特点 ：
● 介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
●可以测量介电常数大于等 于 1.6 的任何介质 。
● 一般用于测量粘 度 ≤ 50 0cst 而且不容易产生粘附的介质。
●杆式雷达大量程可以达 到 6 米。
●对蒸汽和泡沫有很强的抑制能力，测量不受影响。

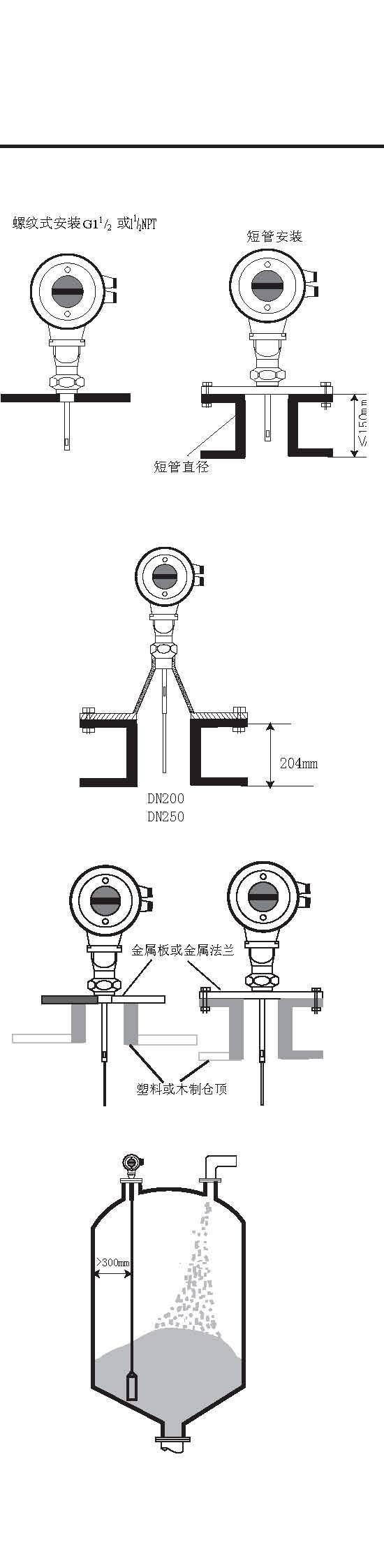

3. 4 安装方 法
● 合理安装能确保仪表长期可靠而精确的测量仪表可采用螺纹连接，螺纹的长度不要超过 150mm ，还可以采用在短管上安装。安装短管直径在 2 ″至 6 ″则安装短管高度 应 ≤ 150mm ，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触 。

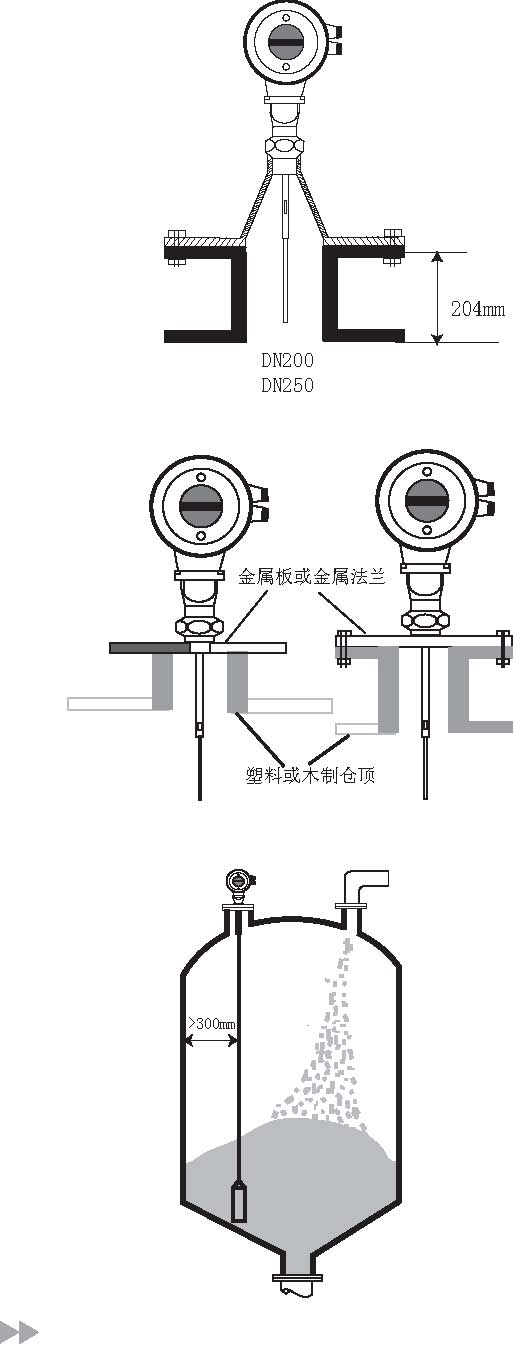

● DN200 或 DN250 的安装于短管内安装当仪表需要安装于直径大于 200mm 短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为 200mm 或 250mm 的短管，需要选一个带“喇叭接口”的特殊法兰 。
● 在塑料罐上安装
注意！
无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板 。
● 仪表探头与罐壁的距离仪表探头至罐壁的距离建议为罐直径 的 1/6 － 1/4( 至少大于 300mm ，混凝土罐至 少 400mm) 选择探头长度时，注意探头底部距罐底约大于 30mm 。
螺纹式安 装 G1 1 / 2 或1 1 /2NPT 短管安装
短管直径
DN20 0 DN25 0

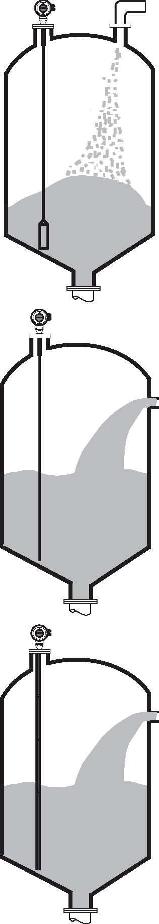

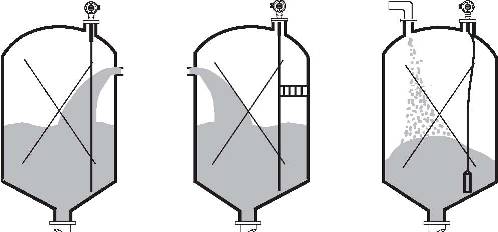

注意事项 ：
●雷达安装不要装在下料口处（图一 ）
●应避免罐内其它装置接触到微波传导部件（图二 ）
●应避免导波缆式探头接触到安装短管（图三
）
图一图二图三

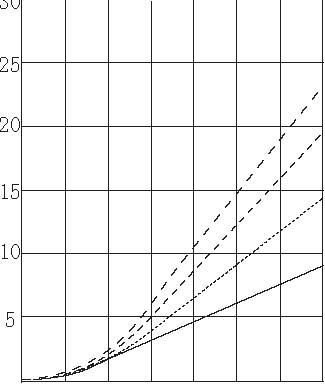

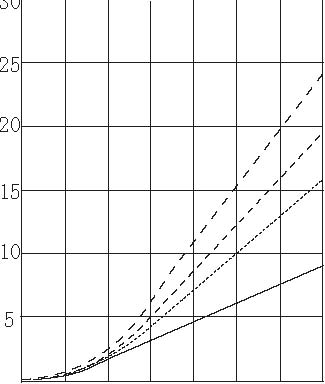

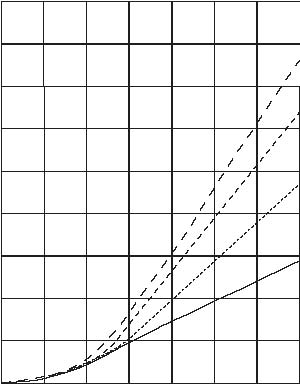

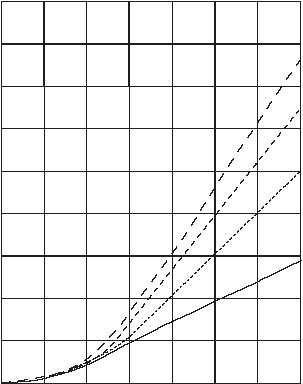

缆绳所受下拉力
当加料和出料时，介质对缆式探头将产生下拉力，下拉力的大小取决于下列因素 ：
1. 缆绳长 度 2. 物料的密 度 3. 储仓的直 径 4. 缆绳的直径以下 是 6mm 缆式探头典型介质产生的压 力
粮 食 塑料颗 粒
18
|
| 9 |
|
1 6
|
| 8 |
|
1 4
|
| 7 |
|
拉力6mm电缆（KN）拉力6mm电缆（KN）
1 2 6
1 0 5
8 4
6 3
4 2
2 1
缆长（m）水泥沙 子
30 30
2 5 2 5
拉力6mm电缆（KN）拉力6mm电缆（KN）
0 5 101 5 20253 0 3 5 缆长（m）
0 5 101 5 20253 0 3 5
0 5 101 5 20253 0 3 5 缆长（m ）
0 5 101 5 20253 0 3 5
5
5
缆长（m ）
-6
干扰的优化
●干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果 ●旁通管及导波管（仅适用于液体）对于粘度不大于 50 0cst ，可采用旁通管，导波管或同轴管式雷达来避免干扰。
腐蚀性介质测量
●如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。
导波雷达探头末端的固定
●探头末端如需要固定场合应用有两种固定方式：一种是绝缘固定；另外一种是非绝缘固定。 ■绝缘固定：被测介质的介电常数较低且固定在金属罐底时需要绝缘固定。 ■非绝缘固定：被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测 介质介电常数接近的材料，这时可以采用非绝缘固定。 ※ 备注：如用户不能确定绝缘固定或非绝缘固定，请直接与厂家联系 。
-

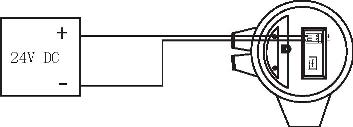

接线方 式
- 调 试 JERD 可以通过三种方式调试：
- ●通过显示调整模块 JEPM
- ●通过调试软件 JESOFT
- ●通过 HART 手持编程器
5. 1 通过编程模块调试 （ JEPM ）
● JEPM 编程器由 6 个按键和一个液晶显示屏，可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。

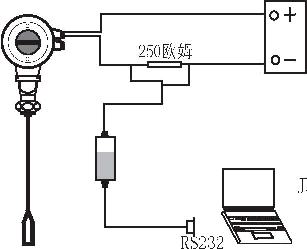

5.2 通 过 JESOFT 软件调试

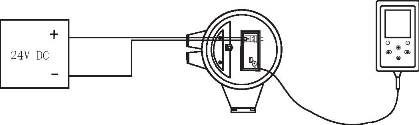

●雷达传感器都可以通过软件进行调试。采用 JESOFT 软件进行调试，需要一个仪表 CONNECTCAT 驱动器。 ●使用软件调试的时候，给雷达仪表加电 24VDC ，同时在连接 HART 适配器前端加一个 250 欧姆的电阻。如果一体式 HART 电阻（内部电阻 250 欧姆）的供电仪表，就不
需要附加外部电阻，这时候 HART 适配器可以和 4 … 20mA 线并联。
24V DC供电
JESOFT

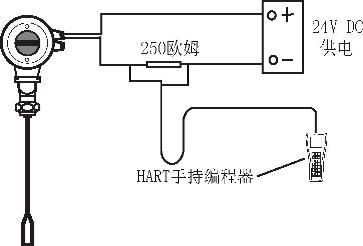

5.3 通 过 HART 手持编程 器

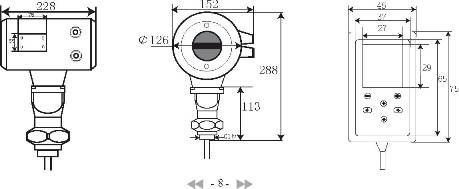

6. 仪表尺寸（单 位 mm ）编程器尺寸（单 位 mm ）

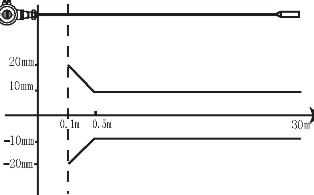

7. 仪表线 性
JERD70 1
20m m
| 10m m |
|  |
| 10m m |
0 |
6m 0.5m.1 m |
| 20m m |
| |
JERD70 2
20m m
| 10m m |
|  |
| 10m m |
0 |
6m 0.5m.1 m |
| 20m m |
| |
JERD70 3
8. 技术参数
参 数：
通讯接口 ： 过程连接 ：
过程压力 ： 电 源：耗电量 ： 环境条件：外壳防护等级 ： 防爆等级 ： 两线制接线：电缆入口 ：
测量距离
工作频 率 :100MHZ-1.8GHZ 测量范围：缆式 ： 0-30m ；杆式、双杆式 ： 0-6m 重复性： ± 2mm 分辨率 ： 1mm 采样：回波采 样 55 次 /s 响应速度 ： >0.2S （根据具体使用情况而定）输出电流信号 ： 4 … 20mA 精度 ： <0.1%HART 通讯协议 G1 1 / 2 A 法 兰 DN50 、 DN80 、 DN100 、 DN150 、 DN200 、 DN250
-1-20bar
电源 ： 24VDC( ± 10%), 纹波电压 ： 1Vppma x 22.5mA 温 度 -40 ℃… +70 ℃ IP67EXi a IICT6
仪表供电和信号输出共用一根两芯屏蔽电缆线 2 个 M20*1.5 或 1 / 2 NPT( 电缆直 径 5--9mm)
下表列出不同类别被测介质与测量距离的关系 介质分 组
DK( ε )
1 1.4 … 1.6
2 1.6 … 1.9
3 1.9 … 2.5
4 2.5 … 4
5 4 … 7
6 >7
| 固体颗粒 |
液 体 |
测量范围 |
|
| －冷凝气， 如 N2CO 2 |
3m （仅指同轴杆式探头 ） |
| －塑料带粒子－白灰石，特种水泥－糖 |
－液化气，如丙烷－溶剂－氟利 昂 12/ 氟利昂－棕榈 油 |
25 m |
| －普通水泥，石膏 |
－矿物油，燃 料 |
30 m |
| －谷物，种子－石头－砂粒 |
－苯，苯乙烯，甲苯－呋喃－ 萘 |
30 m |
| －潮湿的石头，矿石－盐 |
－氯苯，氯仿－纤维素喷雾－异氰盐酸，本 胺 |
30 m |
| －金属粉末－碳黑－煤炭 |
－含水液体－酒精－液 氨 |
30 m |
| 9. 产品选 型 |
|
| JERD70 0 |
|
|
| 仪表型号，探头类型，大量程，材 质 JERD70 1 6mm 缆式探 头 30000mm 不锈 钢 316 L JERD70 2 10mm 杆式探 头 6000mm 不锈 钢 316 L JERD70 3 10mm 双杆式探 头 6000mm 不锈 钢 316L （法兰安装） |
防 爆
P 非防爆型（普通型）电流信号输出 （ 4 … 20mA ） HART 协 议 I 本安防爆型 （ EXi a I I CT6 ）电流信号输出 （ 4 … 20mA ） HART 协 议 D 本安型＋隔爆 型 (Ex d i a Ⅱ CT6) 电流信号输 出 (4 … 20mA)HART 协议
一体化过程连 接 / 材 质
G G1 1 / 2 A 螺纹不锈 钢 316 L N 1 1 / 2 NPT 螺纹不锈 钢 316 L C 法 兰 DN5 0 PN16C 不锈 钢 316 L D 法 兰 DN8 0 PN16C 不锈 钢 316 L E 法 兰 DN10 0 PN16C 不锈 钢 316 L F 法 兰 DN15 0 PN16C 不锈 钢 316 L H 法 兰 DN20 0 PN16C 不锈 钢 316 L K 法 兰 DN25 0 PN16C 不锈 钢 316 L Y 特殊约 定
密封温 度
P 普通密 封 -40 … 100 ℃ G 高温密 封 -40 … 250 ℃带散热 器
外 壳 / 防护等 级
L 铝 /IP67
电缆接 口
M M20*1. 5 N 1 / 2 NPT
现场显 示
V 带 X 不带
编程 器
B 带 X 不带
探头长 度 ( c m )
三 现场信号显示器JE631
-
液晶显示仪表技术规格
-
工作温度：－ 20 ℃… 70 ℃ 湿 度 ： 0 … 100 ％相对湿 度 显 示：四位液晶显 示 显示响应：标准显示响应 与 4 … 20mA 输入成线性关 系 显示方式：高度（空高、料高）、百分比、体 积
- 壳体技术规格
- 外壳材料： 铝 外壳喷漆：聚氨 酯 密封材料：丁腈橡 胶 电器连接：两 个 M20*1.5 或两 个 1 / 2 NPT 不锈钢电缆密封 套 重 量 ： 3.2K g
-
性能
显示精度：表头显示或校准量程 的 0.2 ％ 显示分辨率：表头显示或校准量程 的 0.1 ％ 故障模式：液晶显示仪表发生故障或损坏不影响物位计的正常工作，所有数据都将保存在存 储
器中，即使断电也不会丢失数据 。
228 m m
55 m m
￠12 6
59m m
4. 现场信号显示器选 型 型 号
63 1 P 普 通 I 防爆
显 示
A 高 度 B 体 积 C 百分比
电缆接 口
M M20*1. 5 N 1 / 2 NPT
电缆线 （ m ）
