XM智能变送控制数字/光柱显示仪表

一、主要特点
1 、 具有控制仪表的所有特点。
2 、 可由面板光柱显示变送的比例值。
3 、 （ 4-20 ） mA 或（ 1-5 ） V 变送输出。
二、 XM 智能变送控制数字 / 光柱显示仪表型谱
型谱 |
说明 |
XMT |
智能型仪表 |
|
1 |
宽×高×深：（ 160 × 80 × 115 ） mm |
|
2 |
(80 × 160 × 115)mm |
|
4 |
(48 × 48 × 100)mm ＊ |
|
6 |
(96 × 48 × 112)mm |
|
7 |
(72 × 72 × 100)mm ＊ |
|
8 |
(48 × 96 × 112)mm |
|
9 |
(96 × 96 × 112)mm |
|
B |
变送控制 + 位式控制 |
|
GB |
变送控制 + 位式控制 + 单光柱 ＊ |
|
0 |
报警（ 02 ） + 报警（ 03 ） + （ 4-20 ） mA 变送输出（ 04 ） |
|
1 |
报警（ 02 ） + 报警（ 03 ） + （ 1-5 ） V 变送输出（ 04 ） |
|
2 |
上限报警（ 01 ） + 报警（ 02 ） + 报警（ 03 ） + （ 4-20 ） mA 变送输出（ 04 ） |
|
3 |
上限报警（ 01 ） + 报警（ 02 ） + 报警（ 03 ） + （ 1-5 ） V 变送输出（ 04 ） |
|
4 |
通讯（ 01 ） + 报警（ 02 ） + 报警（ 03 ） + （ 4-20 ） mA 变送输出（ 04 ） |
|
5 |
通讯（ 01 ） + 报警（ 02 ） + 报警（ 03 ） + （ 1-5 ） V 变送输出（ 04 ） |
|
9 |
用户特殊要求的输出 |
|
0 |
输入信号类型由用户自由选择，出厂时设定在（ 4-20 ） mA 输入 |
|
1 |
适配 K B J E T R S 热电阻 |
|
2 |
适配 Pt100,Cu50 热电阻 |
|
3 |
适配霍尔变送器 mV |
|
4 |
适配远传压力表（ 30-350 ）Ω |
|
6 |
适配（ 4-20 ） mA 输入，量程自由设定 |
|
8 |
适配（ 1-5 ） V 输入，量程自由设定 |
|
9 |
用户特殊要求的分度号 |
|
|
缺省为 AC220V 供电 |
|
D |
DC24V 供电 |
|
|
缺省为无附加 DC24V 馈电电源输出 |
|
P |
附加 DC24V 馈电电源输出 |
|
|
缺省为不带串行通讯接口 |
|
2 |
RS232 串行通讯接口 |
|
4 |
RS485 串行通讯接口（带隔离） |
* （ 48 × 48 × 100mm （ 72 × 72 × 100 ） mm 规格，订货时请厂家咨询。
* 报警（ O2 ），报警（ O3 ）用户可自行组态为上限报警或下限报警。
* 光柱的仪表仅有两种外型尺寸：（ 160 × 80 × 115 ） mm （ 80 × 160 × 115 ） mm 。
* 特殊要求请与厂家了联系。

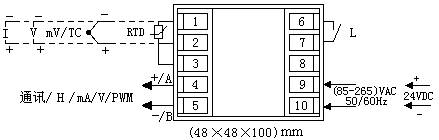

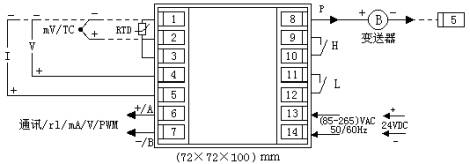

三、 XM 智能变送控制数字 / 光柱显示仪表接线图
160 × 80 × 115 ） mm （ 80 × 160 × 115 ） mm
（ 96 × 96 × 112 ） mm （ 96 × 48 × 112 ） mm （ 48 × 96 × 112 ） mm
|
