铂热电阻是一种精确、灵敏、稳定的温度传感器。铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件，由于感温元件可以做得相当小（小外径可做到Ф 1.6 ～Ф 1.2mm ）因此它可以制成各种微型温度传感器探头。可用于 -200 ～ +420 ℃范围内的温度。
WZP 系列铂热电阻按我国新标准 JB/T8622-1997 进行生产。由于该系列产品具有结构小，使用范围广、可靠性好、热响应时间短等优点，可形成多品种、多规格的系列产品为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、科研、农业以及机械行业提供新一代优质产品。
二、工作原理
铂热电阻元件作为一种温度传感器，其工作原理是在温度作用下，铂电阻丝的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系，偏差极小且随着时间的增长，偏差可以忽略，且电气性能稳定。
三、主要技术参数
1. 测量范围和允差
类别 | 代号 | 分度号 | 测量范围 ( ℃ ) | 允差等级 | 允差 t( ℃ ) |
铂电阻 | WZP | Pt100 | -200 ～ 800 | A 级 | ± （ 0.15+0.00 2|t| ） |
B 级 | ± （ 0.30+0.00 5|t| ） |
注： ① |t| 为感温元件的实测温度值。
② A 级允差不适用范围于 t ﹥ 650 ℃的温度范围，且不适合采用二线制。
2. 自热影响
铂电阻允许通过的大测量电流为 5mA ，由此产生的温升不大于 0.3 ℃
3. 热电阻感温元件在 0 ℃时的电阻值（ R0 ）和它在 100 ℃时的电阻（ R100 ）比值（ R100/R0 ）
分度号 Pt100 ： A 级 R0=100 ± 0.06 Ω
B 级 R0=100 ± 0.12 Ω
W100=R （ 100 ℃） /R （ 0 ℃） =1.3851
四、型号规格

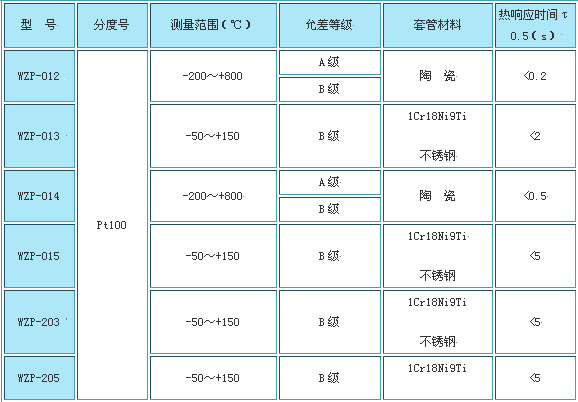

1. 铂电阻元件
2. 端面铂电阻元件
型 号 | 分 度 号 | 测量范围（℃） | 允差 等级 | 套管材料 | 热响应时间 τ 0.5 （ s ） |
WZPM-018 | Pt100 | -200 ～ +500 | B 级 | 陶 瓷 | <0.5 |
WZPM-0110 | -50 ～ +150 | B 级 | 1Cr18Ni9Ti 不锈钢 | <5 | |
WZPM-2012 | -200 ～ +150 | B 级 | 1Cr18Ni9Ti 不锈钢 | <10 |

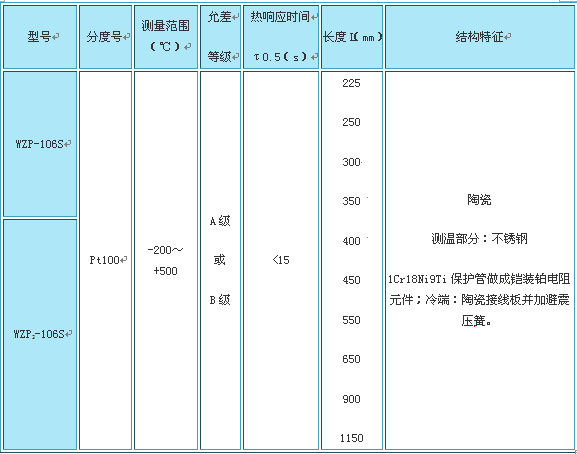

3. 带瓷接线板铂电阻元件
注：可作可拆式铂电阻更换元件。
4. 薄片型铂热电阻元件
热电阻类别 | 产品型号 | 分度号 | 测量范围（℃） | 规格 | 热响应时间τ 0.5 （ s ） | |||
总长 L （ mm ） | 长 I （ mm ） | 宽 B （ mm ） | 厚（ mm ） | |||||
铂热电阻感温元件（薄片型） | WZP-002 | Pt100 | 0 ～ 420 | 28 | 17 | 32 | 0.5 | <15 |
WZP-003 | 82 | 32 | 10 | 0.5 | ||||
WZP-003A | 0 ～ 200 | 55 | 22 | 6 | 1 | <10 | ||
注： 1. 外保护区层为 1Cr18Ni9Ti 不锈钢片。
2. 工作电流 <5mA
5. 感温元件
热电阻类别 | 产品型号 | 分度号 | 测量范围（℃） | 保护管材料 | 规格 | 热响应时间τ 0.5 （ s ） | |||
单支铂热电阻感温元件 | WZP-010 | Pt100 | -200 ～ +420 | 外保护层为 1Cr18Ni9Ti 不锈钢薄片 | Ф 12 | 300 350 450 550 650 900 1150 1400 1650 2150 | <60 | ||
双支铂热电阻感温元件 | WZP 2 -010 | ||||||||
单支铂热电阻感温元件 | WZP-011 | ||||||||
双支铂热电阻感温元件 | WZP 2 -011 | Ф 8 | 300 350 450 550 | <30 | |||||
铜热电阻感温元件 | WZC-010A | Cu50 | -50 ～ +100 | 紫铜管 | Ф 8 | 300 350 450 550 650 900 1150 1400 1650 2150 | <90 | ||
铂热电阻感温元件 | WZP-035S | Pt100 | -50 ～ +150 | 不锈钢套管 | Ф 6 | 535 | 35 | <5 | |
铂热电阻感温元件 | WZC-001 | Cu50 | -50 ～ +100 | 不锈钢套管 | Ф 4 | 300 | 25 | <30 | |
注： 1.WZP-035S 采用引进元件 WAP-014S 。精度等级： B 级
五、普通型热电阻（热电阻元件）
固定螺纹式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围 （℃） | 保护管材料 | 规格 | 热响应时间 τ 0.5 （ s ） | |
总长 L(mm) | 置深 I(mm) | ||||||
铜热电阻（双股引出线） | WZC-200 | Cu50 | -50 ～ +100 | 不锈钢 1Cr18Ni9Ti | 500 550 600 700 900 | 100 150 200 300 400 | <240 |
单支铂热电阻 | WZP-260 | Pt100 | 0 ～ +100 | 不锈钢 1Cr18Ni9Ti | 75 100 150 170 180 200 220 270 300 400 410 420 | <30 | |
双支铂热电阻 | WZP2-260 | <45 | |||||
表面铂热电阻 | WZPM-267 | Pt100 | -50 ～ +150 | 不锈钢 1Cr18Ni9Ti | 100 150 200 250 300 350 | <30 | |
单支铂热电阻 | WZP-269 | -200 ～ +300 | 不锈钢 1Cr18Ni9Ti | 160 185 235 258 335 | 75 100 150 200 250 | <30 | |
双支铂热电阻 | WZP2-269 | <45 | |||||
铜热电阻 | WZC-269 | Cu50 | -50 ～ +100 | 黄铜 H62 不锈钢 1Cr18Ni9Ti | <120 | ||
铜热电阻 | WZC-267 | Cu50 | -50 ～ +150 | 不锈钢 1Cr18Ni9Ti | 95 105 130 155 205 | 40 50 75 100 150 | <45 |
铜热电阻 | WZP-280 | Pt100 | -200 ～ +300 | 不锈钢 1Cr18Ni9Ti | 175 200 250 300 350 | 75 100 150 200 250 | <30 |
注： WZC-200 双股引出电缆作导线
